前言：

LED顯示屏安裝工程從設備的角度來講屬于機電安裝工程，即LED發光設備的安裝，其他的相關工程都是為顯示屏創造一個安裝的基礎，同時和周圍環境加以協調，其他的相關工程分別有：1、土建基礎工程(含防雷接地)；2、鋼結構框架工程 ；3、外裝飾工程；4、強弱電布線及附屬設備安裝。

土建基礎主要由地基部分、承臺、鋼筋混凝土基礎，預埋件、回填土幾部分構成。鋼筋混凝土由鋼筋龍骨、混凝土構成，混凝土由水泥、沙、碎石子、水按照一定比例均勻混合，又稱為砼（Tǒng）。鋼筋類似骨骼，而混凝土就像血肉，這樣結合起來達到很高的強度。作為顯示屏所用土建基礎工程，一般工期在7天到45天左右。預埋件是將預先制作的鋼結構件在混凝土灌注時一起埋入混凝土中，這樣可以為以后的外部構件安裝提供堅固的基礎，常用的預埋件有預制螺桿、預制鋼板等。

戶外土建基礎工程中一般需要附加防雷接地，基本的做法是在地基工程時，用一定規格的扁鋼焊接成網格狀接地網，將接地網埋入地基中，并且將地基土壤做一定的處理，使之電阻下降達到防雷接地的要求，然后將混凝土中的鋼筋與之多點焊接，并且用扁鋼多點引出地面，以便和以后的結構進行聯接，使整個構件具備防雷接地。接地電阻的測量一般采用接地電阻測量?jī)x，阻值一般要求小于10W（歐姆）。

鋼柱支撐主要用于立柱式安裝，底部和土建基礎通過預埋件聯接，起到承托上部屏體的作用，制作方式是采用規定厚度的鋼板彎卷焊接而成。屏體主框架主要采用焊接的方式制作，也可采用預制件螺栓聯接。主要是3個部分：a.屏體固定結構 b.裝飾包邊結構 c.后部維修結構（針對大的屏體）。

在LED顯示屏安裝工程中主要用于已成型的土建結構上，原來沒有預埋聯接構件的地方，通過化學植筋的方法將鋼結構框架與土建結構聯接在一起，主要用的產品是化學錨栓。

不銹鋼：一般裝飾使用的不銹鋼主要有亞光拉絲不銹鋼、鏡面不銹鋼，可以根據客戶要求選用。常用的厚度有0.8毫米、1.0毫米、1.2毫米、1.5毫米等等，一般是根據包邊面積大小決定材料厚度。

鋁（扣）板：鋁板是選用鋁合金板材通過機械方式壓制成固定大小，通過聯接件固定到鋼結構框架上，顏色可以選用多種，缺點在于成本較高，大小需預先做好，現場不易更改。

其他材料：常用的其他材料有玻璃膠、耐候密封膠，結構密封膠、鋁方管、木龍骨、木夾板等等，這些材料主要是作為外裝飾板的基板和密封、防水。

e.混合式：受力點不止一面，通常是兩面以上的協同受力，常用方式有嵌入式。

三相五線制是供電系統提供三相（A/B/C）電壓，一個零線（N），一個保護接地線（PE），相電壓為380V，相零電壓為220V，LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用。

三相四線制是三相五線制中沒有提供保護接地線，常用于沒有金屬外殼的設備，無需外殼保護接地，常用于照明，通常是不能用于顯示屏供電，需要加布保護接地線。

單相三線制是三相五線制的簡化版，供電系統提供單相電壓，其他同三相五線制。常用于供電功率較小的LED顯示屏，一般不超過6－8Kw。

工程上常用的電纜（電線）：銅芯聚氯乙烯絕緣聚氯乙烯護套電纜（電線）一般標識為VV、RVV。一般用于配電柜到顯示屏布線；顯示屏箱體布線，設備布線。銅芯聚氯乙烯絕緣電纜（電線）一般標識為RV。一般用于配電柜內部走線；顯示屏內部走線（需外加線管或線槽）。

線纜的截面面積一般為1.0、2.5、4、6、10、16、25、35、50、70、90、120等規格，我們可以根據負載的大小選擇合適的電纜（電線）。

導線的安全載流了通常情況下可以按照下面的口訣估算：

穿管根數二三四,八七六折滿載流

以上表格數據以依據單芯鋁線，單芯銅線容量相應升高一個等級。

承載的功率（Kw）＝載流量x220/1000

4對超五類雙絞線因常在局域網布線中又稱為8芯網絡線，是由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞（STP）和非屏蔽雙絞線（UTP）。在顯示屏工程中用于顯示屏信號近距離通訊（不大于100米），還可以用于顯示屏其他的控制信號的傳遞。一般長度規格為305米/箱（1000英尺）。

屏蔽軟電線類似普通的電線，線徑規格也與之相同，主要是在護套層和內部線纜之間有一層金屬網狀屏蔽層，特點是線纜的編織密度更高，線更柔軟，易于敷設，防信號干擾。

同軸電纜以硬銅線為芯，外包一層絕緣材料。這層絕緣材料用密織的網狀導體環繞，網外又覆蓋一層保護性材料。有兩種廣泛使用的同軸電纜。一種是50歐姆電纜，用于數字傳輸，由于多用于基帶傳輸，也叫基帶同軸電纜，常用于網絡聯接。另一種是75歐姆電纜，用于模擬傳輸。常用于有線電視射頻信號，普通視頻信號傳輸。

光纖和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是15μm~50μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。光纖通常被扎成束，外面有外殼保護。纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆,易斷裂,因此需要外加一保護層。傳輸點模數類分單模光纖(Single Mode Fiber)和多模光纖(Multi Mode Fiber)。單模光纖的纖芯直徑很小,在給定的工作波長上只能以單一模式傳輸,傳輸頻帶寬,傳輸容量大。一般傳輸距離在2Km以上。多模光纖是在給定的工作波長上,能以多個模式同時傳輸?shù)墓饫w。與單模光纖相比,多模光纖的傳輸性能較差。一般傳輸距離在500m左右。最長不超過2Km。根據其工作環境不同，分為戶外光纖和戶內光纖。長度可以按實際截取。

線纜布線的承托物常用的有PVC線管、鍍鋅鋼管、金屬線槽、金屬橋架，這些都是標準化產品。同時管徑和線纜配比是由布線規范決定的。

控制信號接收轉換構件。分時上電控制構件包括固態繼電器、多功能控制器，是顯示屏分步上電的核心裝置。執行構件包括交流接觸器，是顯示屏接線的終端裝置。

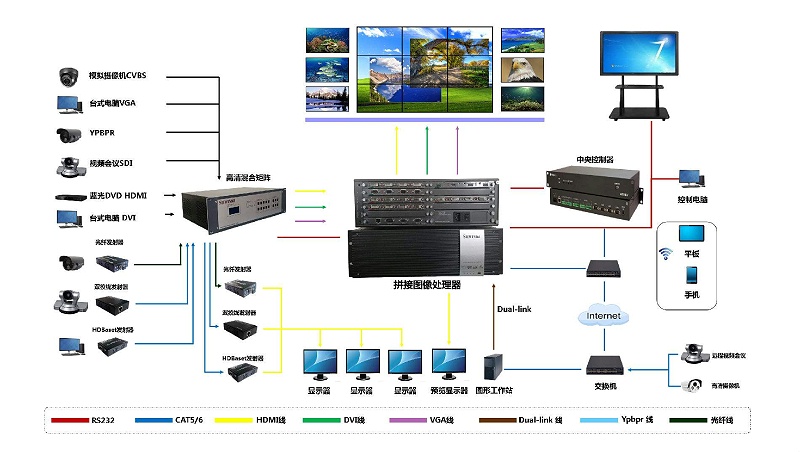

C.常用外圍設備的介紹
